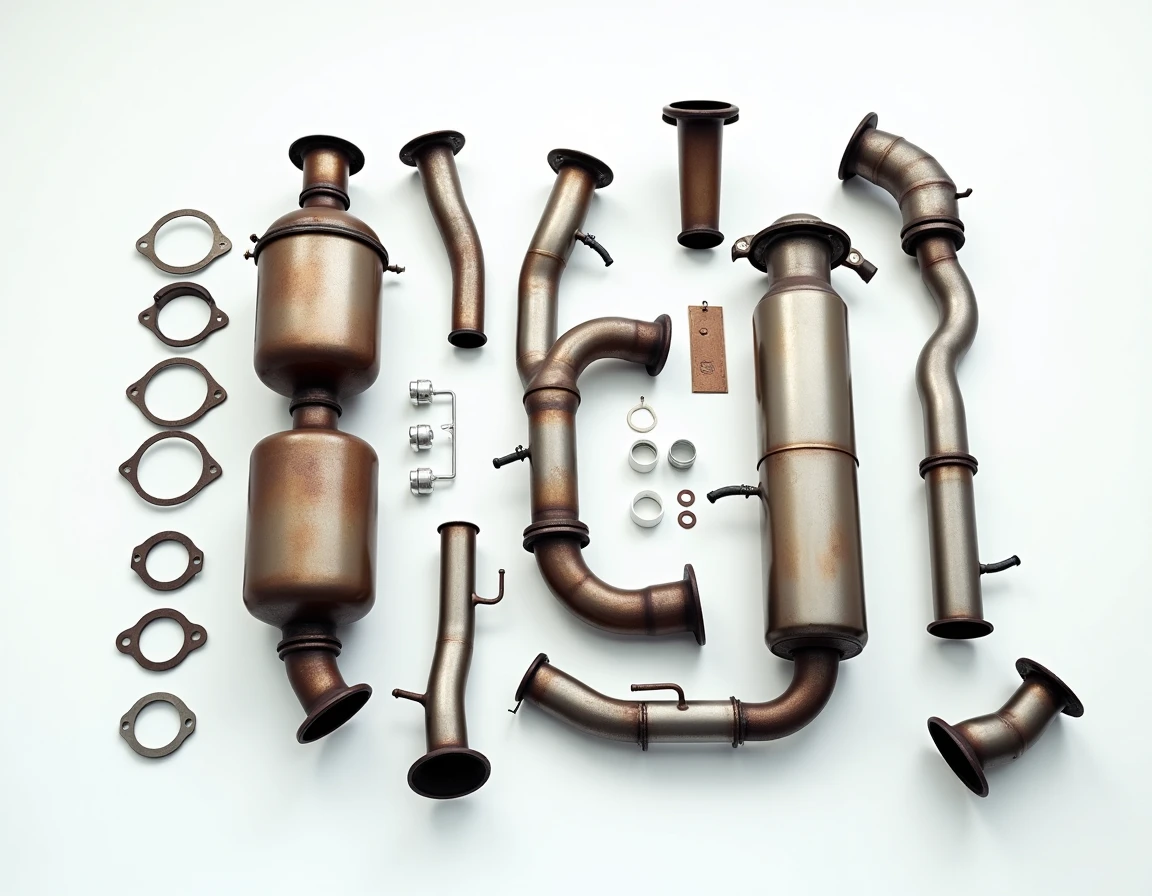

Le schéma ligne échappement voiture en vue éclatée reste l’outil de référence pour commander la bonne pièce ou diagnostiquer un bruit parasite. Les contenus disponibles en ligne se limitent souvent à un dessin linéaire simplifié (collecteur, catalyseur, silencieux), alors que les catalogues constructeurs découpent la ligne en plusieurs sous-ensembles avec des références distinctes, des couples de serrage et des éléments de fixation rarement mentionnés.
Vue éclatée professionnelle et granularité des références pièces
Un schéma pédagogique montre quatre ou cinq blocs alignés. Une vue éclatée issue d’un catalogue équipementier en montre parfois plus d’une quinzaine de références pour une seule ligne. C’est cette différence de granularité qui génère la plupart des erreurs de commande.
A voir aussi : Quelle voiture 4x4 électrique pour tracter une remorque en toute sérénité ?
La ligne est segmentée en sections avant, intermédiaire et arrière, chacune associée à ses propres brides, colliers, silentblocs et ressorts de suspension. Sur un catalogue comme celui de Depanoto pour la Renault 4CV, chaque segment possède sa vue éclatée dédiée, avec un numéro de repère par pièce. Cette logique se retrouve chez tous les constructeurs, de BMW à Peugeot.
Les éléments de fixation sont les grands absents des schémas simplifiés. Un collier de serrage en U ne se remplace pas par un collier plat. Un joint de bride de catalyseur a une épaisseur et un diamètre intérieur précis. Commander « un joint d’échappement » sans le repère de la vue éclatée, c’est jouer à la loterie.
A lire également : Voiture fiable : celle qui ne tombe jamais en panne
Repères de couple et ordre de montage
Les vues éclatées professionnelles intègrent systématiquement des repères de couple de serrage et un ordre de montage. Serrer un écrou de collecteur à un couple trop élevé déforme la bride et crée une fuite. Le couple varie selon le matériau (fonte, inox, acier aluminé) et le diamètre de la goujonnerie.
Nous recommandons de toujours vérifier le couple spécifié sur la vue éclatée constructeur avant de serrer, même sur des pièces adaptables. Un flexible ou une tresse d’échappement mal contraint perd sa fonction de découplage vibratoire en quelques milliers de kilomètres.
Identifier le catalyseur, le FAP et le GPF sur un schéma ligne échappement
Sur les véhicules récents, le schéma classique « collecteur – catalyseur – silencieux » ne correspond plus à la réalité. Depuis l’entrée en vigueur d’Euro 6d, les lignes d’échappement intègrent souvent un module compact combinant catalyseur, filtre à particules et parfois SCR dans un seul bloc placé très près du turbo (configuration close-coupled).
Cette architecture modifie radicalement la vue éclatée. Au lieu de trois éléments séparés par des tubes intermédiaires, on trouve un carter volumineux unique, raccordé directement au turbo par une bride courte. Les sondes lambda et les capteurs de pression différentielle se multiplient autour de ce bloc.
Filtre à particules essence (GPF) : la pièce absente des schémas grand public
Sur les moteurs essence à injection directe, un filtre à particules essence (GPF ou OPF) est désormais courant. Ce composant n’apparaît quasiment pas dans les schémas pédagogiques généralistes, alors qu’il modifie la vue éclatée de façon significative.
Le GPF ajoute un carter supplémentaire, des sondes de température et de pression dédiées, ainsi que des points de fixation spécifiques au châssis. Lors d’une commande de pièces, la présence ou l’absence de GPF change la référence de la section intermédiaire complète. Vérifier la norme Euro du véhicule et son code moteur avant toute commande est la seule façon de tomber sur la bonne pièce.
- Un véhicule Euro 6d essence à injection directe possède très probablement un GPF, même si le schéma générique du modèle n’en fait pas mention.
- Le FAP diesel et le GPF essence ne sont pas interchangeables : diamètres, substrats céramiques et programmation moteur diffèrent.
- Le module close-coupled (catalyseur + filtre intégrés) impose de remplacer l’ensemble et non un seul élément, ce qui change le budget et la référence pièce.
Tresse flexible et tube intermédiaire : localiser les points de rupture sur la vue éclatée
La tresse flexible (ou soufflet, ou flexible d’échappement) absorbe les mouvements du moteur par rapport au châssis. Sur la vue éclatée, elle se situe juste après le collecteur ou après le premier catalyseur. C’est la pièce d’usure la plus fréquente sur une ligne d’échappement.
Une tresse rompue provoque un bruit métallique fort à l’accélération et une fuite de gaz en amont du catalyseur. Le diagnostic est simple à l’oreille, mais l’identification de la référence correcte ne l’est pas : la longueur, le diamètre intérieur et le type de raccord (soudé, bridé, manchonné) varient d’un modèle à l’autre.
Le tube intermédiaire relie la section avant (catalyseur ou module close-coupled) à la section arrière (silencieux). Sur certains véhicules, ce tube intègre un résonateur, petit volume d’expansion qui atténue une fréquence sonore précise. Confondre un tube intermédiaire simple avec un tube à résonateur intégré modifie le comportement acoustique du véhicule et peut poser un problème au contrôle technique.

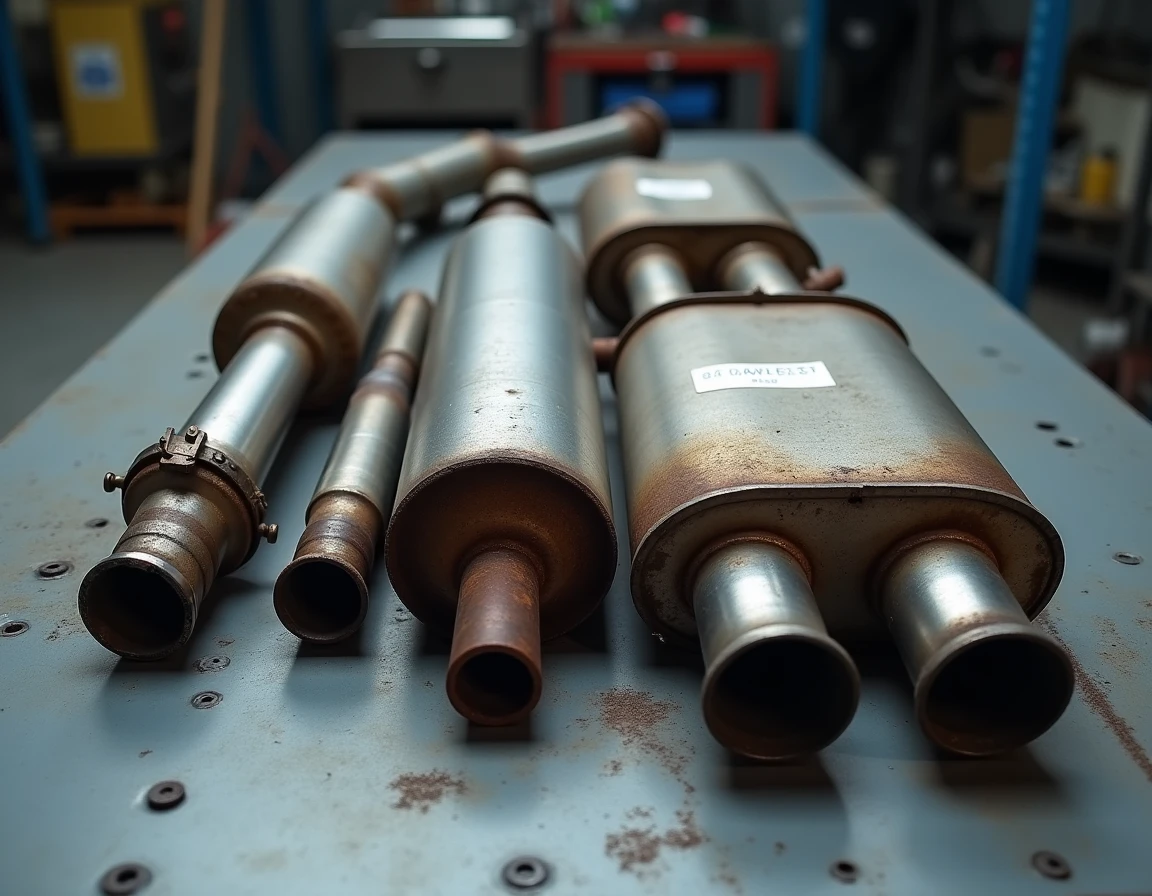

Lire un schéma ligne échappement : méthode pour identifier chaque pièce
Nous observons que la majorité des erreurs de commande viennent d’une mauvaise lecture du schéma, pas d’une méconnaissance des pièces. Voici la méthode que nous appliquons en atelier.
- Relever le code moteur et la norme Euro sur la carte grise (champ V.9 et D.2). Ces deux informations déterminent l’architecture exacte de la ligne.
- Ouvrir la vue éclatée correspondant au code moteur, pas au modèle commercial. Un même modèle peut avoir trois lignes d’échappement différentes selon la motorisation.

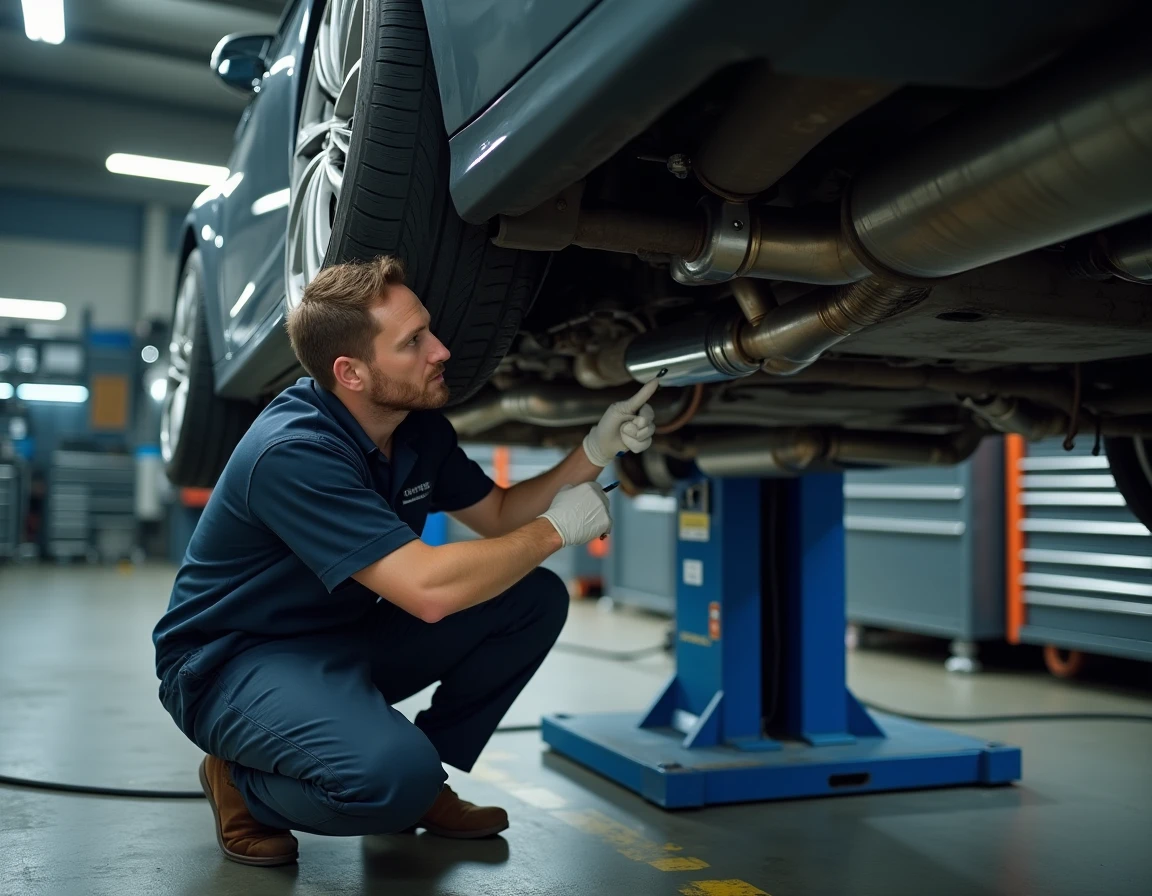

- Identifier la section concernée (avant, intermédiaire, arrière) en repérant les brides ou colliers de jonction visibles sous le véhicule, puis croiser avec les repères numérotés de la vue éclatée.
- Vérifier que les éléments de fixation (silentblocs, ressorts de suspension d’échappement, goujons) sont inclus dans le kit ou à commander séparément.
Un silentbloc d’échappement cassé laisse pendre la ligne et accélère la fatigue de la tresse flexible. Remplacer une section sans vérifier l’état des fixations revient à ignorer la cause d’usure la plus fréquente.
La vue éclatée du système d’échappement n’est pas un simple dessin pédagogique : c’est un outil de travail calibré pour éviter les retours pièces et les montages incorrects. Prendre le temps de la consulter avec le code moteur exact du véhicule reste le geste le plus rentable avant toute intervention sur la ligne.
