Le terme Digital Motor Electronics (DME) désigne l’ensemble des systèmes électroniques embarqués qui pilotent un moteur électrique ou thermique en temps réel. Derrière ce nom générique se cachent des paramètres de commande dont la maîtrise conditionne directement le couple délivré, la consommation et la longévité du groupe motopropulseur. Sur un véhicule récent, le DME ne se contente plus de gérer l’injection : il arbitre en permanence entre puissance demandée, température des composants et état de charge de la batterie.
Puissance de pointe et puissance continue : deux données que la fiche technique ne distingue pas toujours
La confusion la plus répandue dans l’évaluation des performances d’un moteur concerne l’écart entre puissance de pointe et puissance continue. La première correspond à un régime bref, souvent limité à quelques dizaines de secondes, pendant lequel le système accepte un courant élevé au prix d’une montée en température rapide.
A lire aussi : Avant d'acheter un casque moto en ligne, les questions à se poser
La seconde reflète ce que le moteur peut délivrer indéfiniment sans dépasser ses seuils thermiques. Ces deux valeurs ne sont pas interchangeables, et comparer deux véhicules sur la seule puissance de pointe fausse l’analyse. La durée autorisée, la tension batterie et la température ambiante modifient sensiblement le chiffre affiché.
A lire également : 1000 Kawasaki GTR : la GT oubliée parfaite pour voyager pas cher
Le DME intervient précisément ici : c’est lui qui décide, en fonction des données capteurs, combien de temps le moteur peut rester en mode « boost » avant de réduire la puissance pour protéger les composants. Un calibrage conservateur allonge la durée de vie mais bride les accélérations. Un calibrage agressif libère davantage de couple instantané, au risque d’une dégradation accélérée des isolants de bobinage.
Paramètres électriques du moteur PMSM et réglage du contrôle
Sur un moteur synchrone à aimants permanents (PMSM), les paramètres qui alimentent le DME vont bien au-delà du simple couple nominal. La résistance statorique (Rs), les inductances d’axe direct et en quadrature (Ld, Lq), la constante de force électromotrice, le flux magnétique, le nombre de paires de pôles et l’inertie rotorique constituent le socle de données à partir duquel le contrôleur calcule ses consignes.
En pratique, Ld et Lq déterminent la stratégie de défluxage à haute vitesse. Lorsque le rapport Lq/Ld s’éloigne de 1, le moteur présente un couple de réluctance exploitable, ce qui modifie la cartographie optimale du courant. Le DME doit alors ajuster en temps réel la répartition entre courant d’axe direct (id) et courant en quadrature (iq) pour maximiser le couple par ampère consommé.
Les retours terrain divergent sur la précision nécessaire de ces paramètres en conditions réelles. Les tolérances de fabrication des aimants, la température du rotor (rarement mesurée directement) et le vieillissement des isolants introduisent des écarts entre le modèle théorique et le comportement réel du moteur. Un DME performant intègre des algorithmes d’estimation en ligne pour corriger ces dérives.
Réponse dynamique et boucle PID : ce qui sépare un bon calibrage d’un calibrage médiocre
La puissance brute d’un moteur ne raconte qu’une partie de l’histoire. La réponse dynamique du système détermine la qualité perçue de la conduite : temps de montée en couple, dépassement transitoire, stabilisation après un appel de charge brutal. Ces caractéristiques dépendent du réglage de la boucle de contrôle, généralement un régulateur PID (proportionnel, intégral, dérivé) ou ses variantes.
Trois éléments interagissent dans cette boucle :
- L’inertie de la charge mécanique couplée au rotor, qui fixe la « masse » que le contrôleur doit accélérer ou freiner.
- Les gains P, I et D du régulateur, dont le calibrage conditionne la rapidité de réponse et la stabilité du système.
- La fréquence d’échantillonnage du DME, qui limite la vitesse à laquelle les corrections peuvent être appliquées.
Un gain proportionnel trop élevé provoque des oscillations autour de la consigne. Un gain intégral excessif génère un dépassement lors des transitions. Le DME doit trouver un compromis adapté à chaque plage de régime, ce qui explique pourquoi les constructeurs passent des centaines d’heures sur banc d’essai pour affiner ces cartographies.
Récupération d’énergie et cycles d’utilisation : un levier de performance souvent sous-exploité
La conception d’un e-drive performant ne se limite pas à la phase de traction. Le freinage régénératif représente un paramètre de performance à part entière, et son efficacité dépend directement de la manière dont le DME gère la transition entre mode moteur et mode générateur.
En phase de décélération, le moteur fonctionne comme un alternateur. Le courant renvoyé vers la batterie dépend du couple de freinage demandé, de la tension instantanée du pack et de la capacité du BMS (Battery Management System) à accepter un flux de charge. Si la batterie est proche de sa charge maximale ou si sa température dépasse un seuil, le DME réduit la récupération, et le système de freinage mécanique prend le relais.
Les cycles d’utilisation jouent aussi un rôle déterminant. Un véhicule soumis à des arrêts et redémarrages fréquents (conduite urbaine, véhicules de livraison) sollicite la récupération bien plus qu’un véhicule roulant à vitesse stabilisée. Le DME doit adapter ses stratégies de commande à ces profils, ce qui implique des cartographies différentes selon le mode de conduite sélectionné.
Diagnostic embarqué et maintenance prédictive du DME

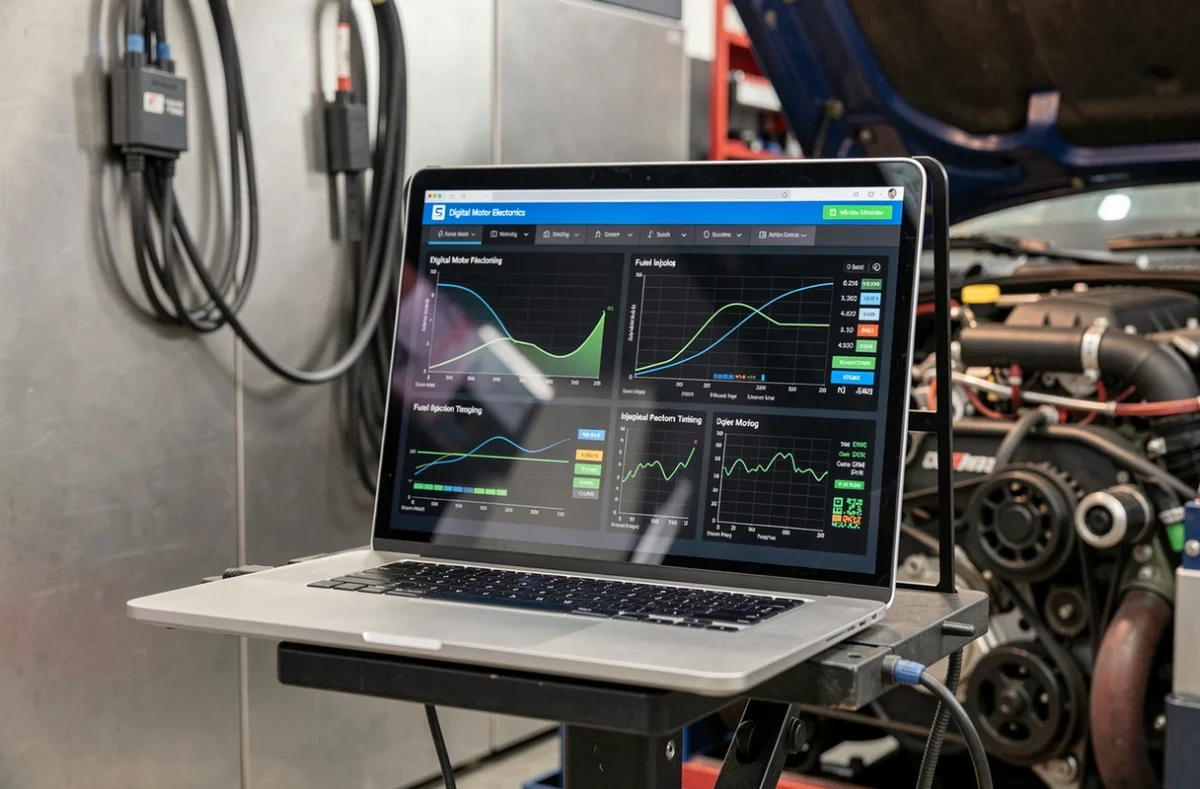

Le DME génère en permanence un flux de données exploitable pour le diagnostic véhicule. Les valeurs de courant, tension, température et régime sont enregistrées et comparées à des seuils de référence. Un écart persistant entre le couple commandé et le couple estimé peut signaler une dégradation des aimants, un court-circuit partiel dans le bobinage ou un défaut de capteur de position.
- La surveillance de la résistance statorique permet de détecter un vieillissement prématuré des enroulements.
- L’évolution du flux magnétique estimé renseigne sur la démagnétisation progressive des aimants permanents.
- Les variations de température du module de puissance (onduleur) révèlent d’éventuels problèmes de refroidissement.
Pour les professionnels de la réparation automobile, l’accès aux données brutes du DME via les outils de diagnostic ouvre des possibilités de maintenance prédictive. Identifier un défaut avant qu’il ne provoque une panne complète réduit les coûts d’intervention et les temps d’immobilisation du véhicule.
Les paramètres du Digital Motor Electronics forment un ensemble interdépendant où modifier une variable (gain PID, seuil thermique, cartographie de défluxage) produit des effets en cascade sur le comportement global. La performance réelle d’un moteur électrique se joue autant dans la qualité de son logiciel de commande que dans la conception de ses composants physiques.
